B, BF og CF forklaret: Betydningen af lav lækstrøm for sikkerheden ved medicinske strømforsyninger



Når du bruger medicinsk udstyr, skal du forstå, hvordan patientkontakt påvirker sikkerheden. B-, BF- og CF-klassificeringerne viser dig forskellen i beskyttelsesniveauer for hver patient. Standarden IEC 60601-1 hjælper med at holde dit udstyr sikkert ved at fastsætte regler for lækstrøm og isolering. Hvis du vil sikre patientbeskyttelse, skal du kigge efter 2×MOPP og strømforsyning med lav lækstrøm i din medicinske strømadapter. At forstå forskellene i patientkontakttyper og sikkerhedsbeskyttelsesniveauer (B-, BF- og CF-typer) hjælper dig med at vælge den rigtige løsning.

Vigtige pointer

• Lær om B-, BF- og CF-klassificeringer for at sikre patienternes sikkerhed ved brug af medicinsk udstyr. – Kontroller altid for2×MOPP-etiketterom medicinske strømforsyninger for den bedste patientbeskyttelse. – Sørg for, at lækstrømmen er lav for at forhindre elektriske stød og sikre medicinsk udstyr. – Se efter IEC 60601-1-certificering for at sikre, at din medicinske strømforsyning overholder sikkerhedsreglerne. – Vælg medicinsk udstyr med god isolering og lav lækstrøm for at gøre patienterne mere sikre.

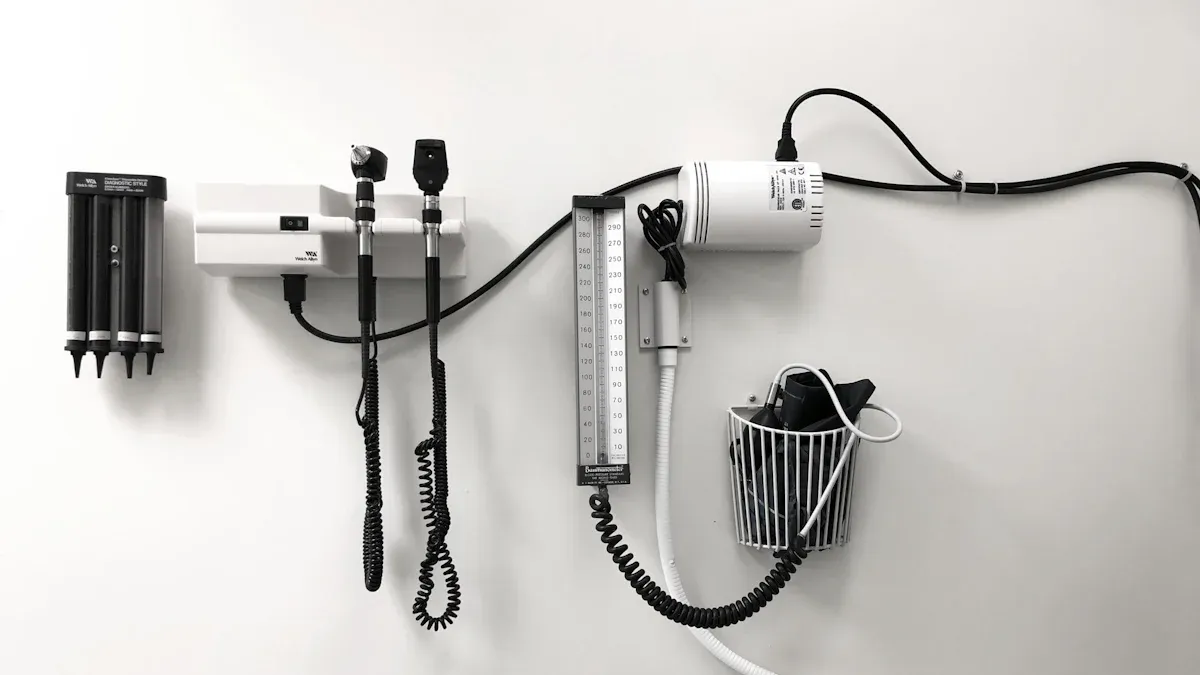

Patientkontakttyper og sikkerhedsniveauer i medicinsk udstyr



Forståelse af B-, BF- og CF-klassificeringer

Når man ser på medicinsk elektrisk udstyr, er det vigtigt at forstå forskellene mellem patientkontakttyper og sikkerhedsbeskyttelsesniveauer (B-, BF- og CF-typer). Klassificeringen viser, hvordan enheden kommer i kontakt med patienten, og hvor meget den beskytter patienten. Der er tre hovedtyper: B, BF og CF. Hver type bidrager til at beskytte patienterne på forskellige måder.

Her er en tabel, der hjælper dig med at forstå forskellene mellem patientkontakttyper og sikkerhedsbeskyttelsesniveauer (b-, bf- og cf-typer) for forskellige medicinske enheder:

Du kan se, at type bf og type cf begge har brug for2×MOPPfor større sikkerhed. Type bf er til enheder, der berører kroppen, men ikke når hjertet. Type cf er til enheder, der går direkte til hjertet.

Patientsikkerhed og anvendelse af udstyr

Du skal forstå forskellene mellem patientkontakttyper og sikkerhedsbeskyttelsesniveauer (type B, BF og CF), når du vælger et apparat til et medicinsk formål. Type B er til ting med lav risiko, såsom hospitalssenge eller lys til terapi. Type BF er til ting som blodtryksmanchetter eller ultralydsapparater, der kommer i kontakt med huden. Type CF er til apparater, der er forbundet med hjertet, såsom defibrillatorer eller dialyseapparater.

Tip: Kontroller altid klassificeringen, før du bruger medicinsk elektrisk udstyr. Dette hjælper dig med at vælge det rigtige udstyr til den rigtige patient.

Her er en kort listefor at hjælpe dig med at huske:

• Type B: Hospitalsenge, MR-scannere, fototerapiudstyr

• Type BF: Blodtryksmålere, kuvøser, ultralydsudstyr

• Type CF: Defibrillatorer, dialyseapparater

IEC 60601-1 og sikkerhedsstandarder

IEC 60601-1-standarden indeholder regler for forståelse af forskellene mellem patientkontakttyper og sikkerhedsbeskyttelsesniveauer (type B, BF og CF). Den angiver, hvor meget lækstrøm der er acceptabelt for hver type. Enheder af type BF og CF skal overholde strenge regler for at sikre patienternes sikkerhed. Standarden angiver også, at type BF og CF kræver 2×MOPP, hvilket betyder dobbeltisolering for ekstra sikkerhed.

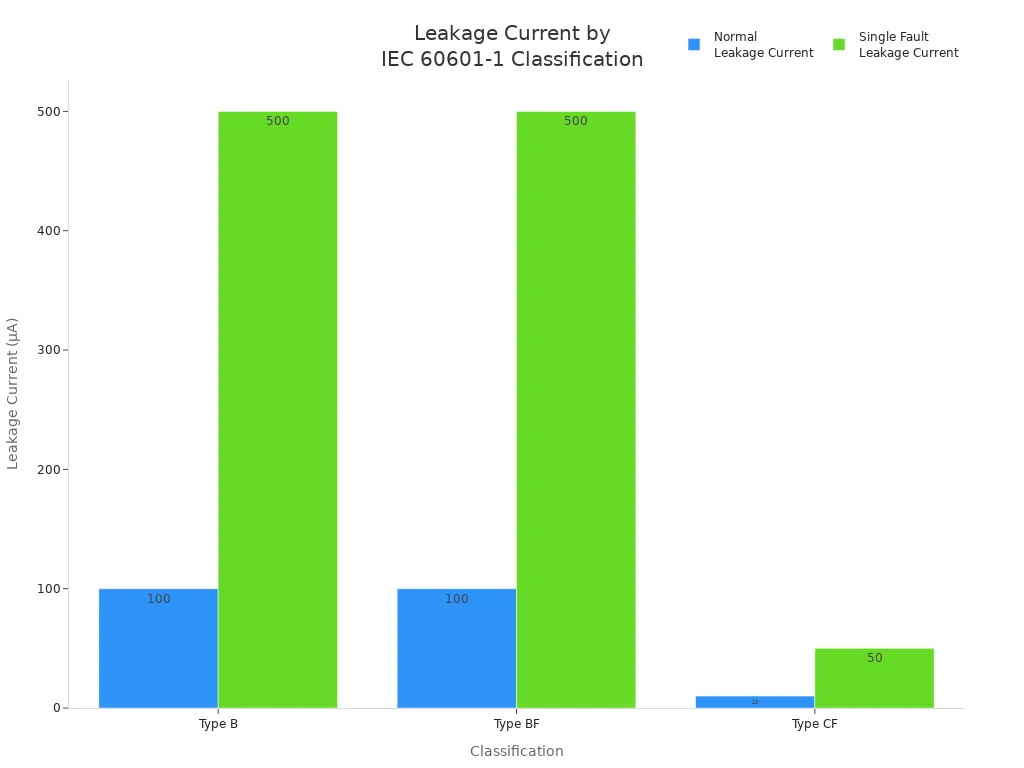

Her er et diagram, der viser den maksimalt tilladte lækstrøm for hver type:



Du kan se, at type cf har de laveste grænser for lækstrøm. Det skyldes, at apparater, der kommer i kontakt med hjertet, kræver den største beskyttelse af patienten. Når du vælger en medicinsk strømadapter, skal du altid kigge efter lækstrøm og sikre dig, at den overholder IEC60601-1 for din enheds type.

Lækstrøm og patientbeskyttelse



Hvad er lækstrøm i medicinsk udstyr?

When you use medical equipment, you should know about leakage current. Leakage current is extra electricity that is not needed. It moves from a circuit to the earth or the case. This can happen because of things like parasitic capacitance or bad insulation. Sometimes, it comes from EMC filter circuits too. The IEC 60601-1 standard sets rules to keep leakage current safe for patients.

De vigtigste steder, hvor lækstrøm kommer fra i medicinske strømforsyninger, er:

• Kapacitiv kobling mellem metaldele

• Induktiv kobling fra transformere

• Parasitkapacitanser på kredsløbskort

• Isoleringsproblemer på grund af alder eller skader

Risici for patientsikkerheden

Du skal holde lækstrømmen lav for at sikre patienternes sikkerhed. Hvis lækstrømmen bliver for høj, vil denkan forårsage små stød. Disse stød kan forstyrre hjertets rytme. Det kan også forbrænde eller skade huden, hvis strømmen slipper ud. Følsom elektronik i apparatet kan holde op med at fungere korrekt. Hospitaler kan få problemer, hvis de ikke kontrollerer for lækstrøm.

Bemærk: Det er meget vigtigt for patientsikkerheden, at lækstrømmen holdes på et lavt niveau i alt medicinsk udstyr.

Lækstrømsgrænser for B, BF og CF

The IEC 60601-1 standard gives strict rules for leakage current based on device type. Type B and BF devices can have up to 100µA in normal use. They can have up to 500µA if something goes wrong. CF devices, which touch the heart, have much lower limits. They can only have 10µA in normal use and 50µA if there is a problem.



Du skal altid sikre dig, at dit medicinske udstyr og dets strømforsyning overholder disse regler for lækstrøm. Brug af en strømforsyning med lav lækstrøm og overholdelse af 2×MOPP-reglerne giver den bedste beskyttelse for patienterne. Dette er meget vigtigt for udstyr af typen BF og CF. Sørg altid for atIEC60601-1-certificeringnår du vælger en medicinsk strømadapter til dit udstyr.

2×MOPP og sikkerhed for medicinsk strømforsyning

Hvad er 2×MOPP?

Det er vigtigt at vide, hvad2×MOPPbetegner medicinske strømforsyninger. Det står for “two Means of Patient Protection” (to midler til patientbeskyttelse). Det er en vigtig del af standarden IEC60601-1. Enheder med 2×MOPP giver den højeste sikkerhed for patienter. Medicinsk udstyr af typen BF og CF bruger denne beskyttelse.

• 2×MOPP harto lag isoleringfor at undgå elektrisk stød.

• Hvis det ene lag går i stykker, sikrer det andet lag stadig patienternes sikkerhed.

• Disse designs bruger dobbeltisolering og længere krybeafstande.

• Isoleringsreglerne kræver en isolationsspænding på 4000 VAC og en krybeafstand på 8 mm.

• Denne opsætning hjælper med at forhindre, at lækstrøm når patienten.

Du bør altid kigge efter 2×MOPP, når du vælger en medicinsk strømforsyning. Dette mærke betyder, at enheden overholder strenge sikkerhedsregler.

Krav til isolering, krybning og afstand

Du skal kende de tekniske regler for 2×MOPP. IEC60601-1-standarden indeholder klare regler for isolering, krybning og afstand. Disse regler bidrager til at sikre patienternes sikkerhed på hospitaler.

MPU01-serien viser, hvordan producenter følger disse regler. Den kan håndtere høj isolationsspænding op til 5 kVac. Den bruger en krybeafstand på 8 mm. Dette design opfylder 2×MOPP-reglerne for stærk isolering.

Udgangen fra en medicinsk strømforsyning skal være adskilt fra lysnettet med 2×MOPP. Patientforbindelser skal også holdes væk fra lysnettet med 2×MOPP. Dette holder lækstrømmen under sikre niveauer og væk fra patienten. Du må aldrig tilslutte et sekundært kredsløb direkte til patientforbindelsen på en BF- eller CF-del.

Producenter har problemer, når de forsøger at følge disse regler. De skal sikre en stærk elektrisk isolering. De skal kontrollere lækstrømme. De skal sikre, at designændringer ikke bryder reglerne.

MOPP vs MOOP i medicinsk udstyr

Det er vigtigt at kende forskellen mellem MOPP og MOOP, når man vælger medicinsk udstyr. MOPP betyder “Means of Patient Protection” (midler til beskyttelse af patienter). MOOP betyder “Means of Operator Protection” (midler til beskyttelse af operatører). MOPP-reglerne er strengere, fordi patienter har brug for mere beskyttelse end operatører.

1. Krybeafstanden for 1 MOPP er sværere at opfylde end for 1 MOOP.

2. Du har brug for en krybeafstand på 8 mm for 2×MOPP, hvilket er det dobbelte af 1×MOPP.

3. MOPP-regler kræver højere isolation, f.eks. 4000 Vac, sammenlignet med MOOP.

• MOPP-regler beskytter patienter ved hjælp af strengere krav.

• MOOP-reglerne er mindre strenge, fordi operatørerne har lavere risici.

• Enheder, der opfylder MOPP-reglerne, beskytter også operatørerne og giver dermed større sikkerhed.

MOPP-reglerne er lavet for at sikre patienternes sikkerhed på hospitaler. Du bør altid vælge udstyr, der overholder MOPP-reglerne, især når det gælder medicinsk udstyr af typen BF og CF. Dette sikrer både patienternes og operatørernes sikkerhed, når udstyret anvendes.

Sikring af overholdelse af reglerne for medicinske strømforsyninger

Design med lav lækage og isolering

Du skal bruge smarte designideer for at overholde sikkerhedsreglerne. Medicinske værktøjer som ultralydsapparater og patientmonitorer skal have lav lækage og stærk isolering. Dette sikrer patienternes sikkerhed. EKG-apparater skal også have disse funktioner. Tabellen nedenfor viser nogle måder, hvorpå du kan nå disse mål:

Dobbeltisolering bruger to lag til at beskytte patienterne mod strømkredsløb. Dette hjælper med at forhindre elektrisk stød. God jordforbindelse mindsker også risikoen for forbrændinger eller organskader. Du skal kontrollere, at isoleringen mellem indgang og udgang, indgang og jord samt udgang og jord alle overholder sikkerhedsreglerne.

Test og certificering af sikkerhed

You must test your equipment to make sure it is safe. Tests check isolation and leakage current. You need to test both normal use and when something goes wrong. Here are the main steps:

• Mål lækstrømmen, når enheden er i standbytilstand og i drift.

• Test, hvad der sker, hvis jord- eller nul-ledningen åbner.

• Placer enheden på en isolerende overflade, 20 cm fra metal.

• Measure earth leakage, touch leakage, patient leakage, and patient auxiliary leakage.

• Kør enheden ved 110% af dens højeste nominelle spænding og frekvens.

Certificeringsmærker beviser, at din enhed overholder sikkerhedsreglerne. Se efter disse mærker på din medicinske strømforsyning:



Valg af sikre medicinske strømforsyninger

Når man vælger en medicinsk strømforsyning til medicinsk udstyr af typen BF eller CF, skal man tage højde for flere vigtige faktorer:

1. Sørg for, at udgangsspændingen og strømmen passer til din enhed.

2. Vælg en effekt med ekstra plads til dit udstyr.

3. Vælg en form og størrelse, der passer til dit behov.

4. Kontroller indgangs- og udgangstilslutningerne for din opsætning.

5. Sørg for, at enheden forbliver kølig med god termisk styring.

6. Brug forseglede forsyninger til vanskelige steder.

7. Kontroller, at den opfylder IEC60601-1 og andre sikkerhedsregler.

8. Vær opmærksom på, om din enhed berører patienten eller befinder sig tæt på.

9. Se andre standarder som IEC60601-1-2 for elektromagnetisk sikkerhed.

10. Brug dobbeltledningssikring for bedre beskyttelse.

Tip: Vælg altid en medicinsk strømadapter med 2×MOPP, lav lækstrøm og tydelige sikkerhedsmærker. Dette hjælper dig med at overholde reglerne og giver den bedste patientbeskyttelse.

Du bør vide, hvad hver klassificering betyder for at sikre patienternes sikkerhed.BF-type og CF-type enhedergive patienten bedre beskyttelse. Ydeevnen og sikkerheden forbedres yderligere, når der anvendes en strømforsyning med lav lækagestrøm. Sørg altid for, at enheden overholderIEC60601-1 og 2×MOPP-regler.

• Vælg medicinske strømforsyninger, der overholder strenge sikkerhedsregler.

• Find dem med ekstra isolering og lav lækstrøm.

• Tjek produktinformationen for at se, om det fungerer godt og er pålideligt.

Dilithinks medicinske strømadaptere overholder IEC60601-1 og 2×MOPP-reglerne. Det gør dem velegnede til medicinsk udstyr, der kræver høj sikkerhed. Besøg Dilithinks hjemmeside påhttps://medicaladaptertech.com/for at lære mere om sikre medicinske strømforsyninger.

Ofte stillede spørgsmål

Hvad betyder 2×MOPP i medicinske strømforsyninger?

2×MOPPstår for “to midler til patientbeskyttelse”. Du får dobbelt isolering og højere isolationsspænding. Dette hjælper dig med at overholde IEC60601-1-standarderne og giver bedre patientbeskyttelse, især for BF- og CF-type enheder.

Hvorfor er lav lækstrøm vigtig for medicinsk udstyr?

Lav lækstrøm hjælper med at beskytte patienter mod elektrisk stød. Du har brug for en strømforsyning med lav lækstrøm for at overholde kravene i IEC60601-1. Dette er især vigtigt for medicinsk udstyr, der kommer i kontakt med kroppen eller hjertet, såsom BF-type og CF-type udstyr.

Hvordan ved jeg, om en medicinsk strømadapter er sikker til CF-type enheder?

Kontroller altid, at der er IEC60601-1-certificering, 2×MOPP-mærkning og lave lækstrømsklassificeringer. Disse funktioner indikerer, at den medicinske strømadapter giver stærk patientbeskyttelse til CF-type applikationer.

Hvad er forskellen mellem BF-type og CF-type klassificeringer?

Du bruger CF-typen til direkte kontakt med hjertet. BF-typen er til anden kropskontakt.
